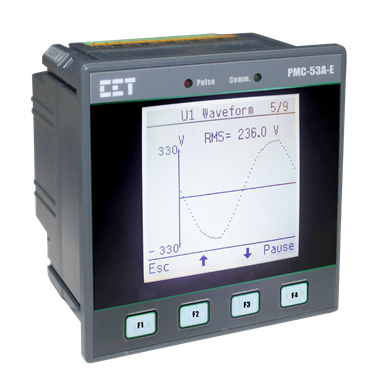

Đồng hồ đa năng kỹ thuật số PMC-53A-E là lựa chọn lý tưởng cho việc đo lường, quản lý giám sát điện năng. PMC-53A-E được thiết kế với cấp chính xác Class 0.5 theo thiêu chuẩn IEC 62053-22, kích thước 96x96mm, màn hình LCD độ nét cao, giao diện thân thiện với người dùng.
PMC-53A-E hỗ trợ nhiều tính năng ưu việt, cho phép đo lường các đại lượng điện gồm giá trị tức thời, giá trị hiệu dụng, phân tích và hiển thị dạng các sóng hài theo, cổng giao tiếp thông tin Ethernet & RS-485 hỗ trợ Modbus TCP/IP, Mobus RTU, ghi nhận và lưu trữ trình tự diễn biến các sự kiện, thông tin được lưu trữ ngay cả khi mất điện nhờ bộ nhớ trong 4Mb. Hỗ trợ giám sát, điều khiển SCADA với module I/O Digiatal/Analog/RTD.
Ưng dụng cho các công trình
- Công trình công nghiệp, Thương mại và trạm truyền tải, phân phối điện, nhà máy điện.
- Tòa nhà, xý nghiệp nhà máy tự động hóa, trạm bơm,...
- Hộ gia đình, hộ mua bán điện áp mái (solar rooftop),...
- Điều khiển, giám sát và quản lý năng lượng tập trung (EMS)
Đo lường các giá trị tức thời, giá trị hiệu dụng
- Điện áp pha, điện áp dây: VLN, VLL và giá trị trung bình
- Dòng điện pha và dòng trung tính (Neutral Current)
- Công suất kW, kvar, kVA từng pha, tổng
- Hệ thố công suất PF từng pha/tổng
- Điện năng kWh, kvarh Import / Export / Net / Total và kVAh tổng
- Tấn số Hz
- Thời gian hoạt động của thiết bị (Running Hours)
- Đếm xung đầu vào số (DI Pulse Counters) - Tùy chọn
Đo lường, giám sát các thông số bậc cao
- Đo U, I THD, TOHD, TEHD và sóng hai đến bậc 31st
- Đo dòng TDD, TDD Odd, TDD Even, K-Factor và Crest Factor
- Đo U, I không cần bằng và góc pha
- Đo hệ số công suất PF, Displacement PF
- Đo thành phần cơ bản U, I và kW từng pha
- Đo thành phần cơ bản tổng kW & Tổng kW sóng hài
- Đo U, I Symmetrical Components
- Đo bốn góc phần tư: kvarh Q1-Q4
- Đo các đại lượng Demands, Predicted Demands and Peak Demands for kW/kvar/kVA Total và dòng pha có gắn nhãn thời gian (Time stamped)
- Đo lường thông số thời gian sử dụng (TOU - Time of Use)
Giao diện thân thiện với người dùng
- Màn hình LCD lớn, độ nét cao, không bị lóa khi nhìn ở các góc khác nhau
- Giao diện sử dụng thân thiện với người dùng, dễ dàng truy cập, cài đặt cấu hình
- LED chỉ thị cho phép cảnh báo ngưởng năng lượng đã sử dụng, trạng thái kết nối truyền thông
- Có password bảo vệ
- Lắp đặt dễ dàng với kích thước tiêu chuẩn 96x96mm, khóa gài thiết bị trên cánh tủ
Cài đặt ngưỡng cảnh báo
- Cung cấp 9 giá trị cài đặt cảnh báo cho người dùng đối với các thông số trạng thái U, I, P, Q, THD,..etc.
- Cài đặt ngưỡng tác động với thời gian trễ lập trình (time delays and DO triggers)
Lưu trữ sự kiện (SOE Log)
- Lưu 100 sự kiện với độ phân dải thời gian ±1ms
- Thay đồi giá trị cài đặt hệ thống, Thay đổi giá trị cài đặt giám sát DI/DO, Max/Min Log
Lưu trữ các giá trị lớn nhất/nhỏ nhất (Min/Max Log)
- Các giá trị Max/Min Log được gắn nhãn thời gian của các thông số đo lường thời gian thực U, I, kW, kvar, kVA, PF, Hz, K-factor, THD ...
- Cấu hình cho tháng này/tháng trước hoặc trước/sau khi Reset
Giám sát, cảnh báo, chẩn đoán trạng thái hệ thông
- Cảnh báo vượt ngưỡng tần số, cảnh báo mất, không cân bằng pha dòng/áp,
- Cảnh báo sai cực tính CT
- Sai thứ tự pha U & I
Kết nối truyền thông
- 1 cổng 100BaseT Ethernet Port RJ45 connector
- 1 công quang RS485 port tốc độ 1.2kbps đến 38.4kbps
- Hỗ trợ giao tiếp Built-in Web Server, cho phép giám sát real time và cấu hình dễ dàng.
- Hỗ trợ các giao thức Modbus TCP/RTU, BACnet MSTP, DNP 3.0, HTTP, SMTP, SNTP, TFTP và Ethernet Gateway
Giám sát thời gian thực (Real-time clock)
- Tích hợp Pin và đồng hồ với độ chính xác cao 25ppm (<2s trên ngày)
Tích hợp hệ thống
- Kết nối với hệ thống giám sát quản lý năng lượng PecStar® iEMS and iEEM của CET
- Dễ dàng tích hợp vào các hệ thống SCADA, BMS thông qua Modbus RTU
Module mở rộng
- 2xDigital Inputs và 2xRelay Outputs
- 2xDigital Inputs và 2xSold State Pulse Outputs
- 1xAI và 1xAO (0/4-20mA)
