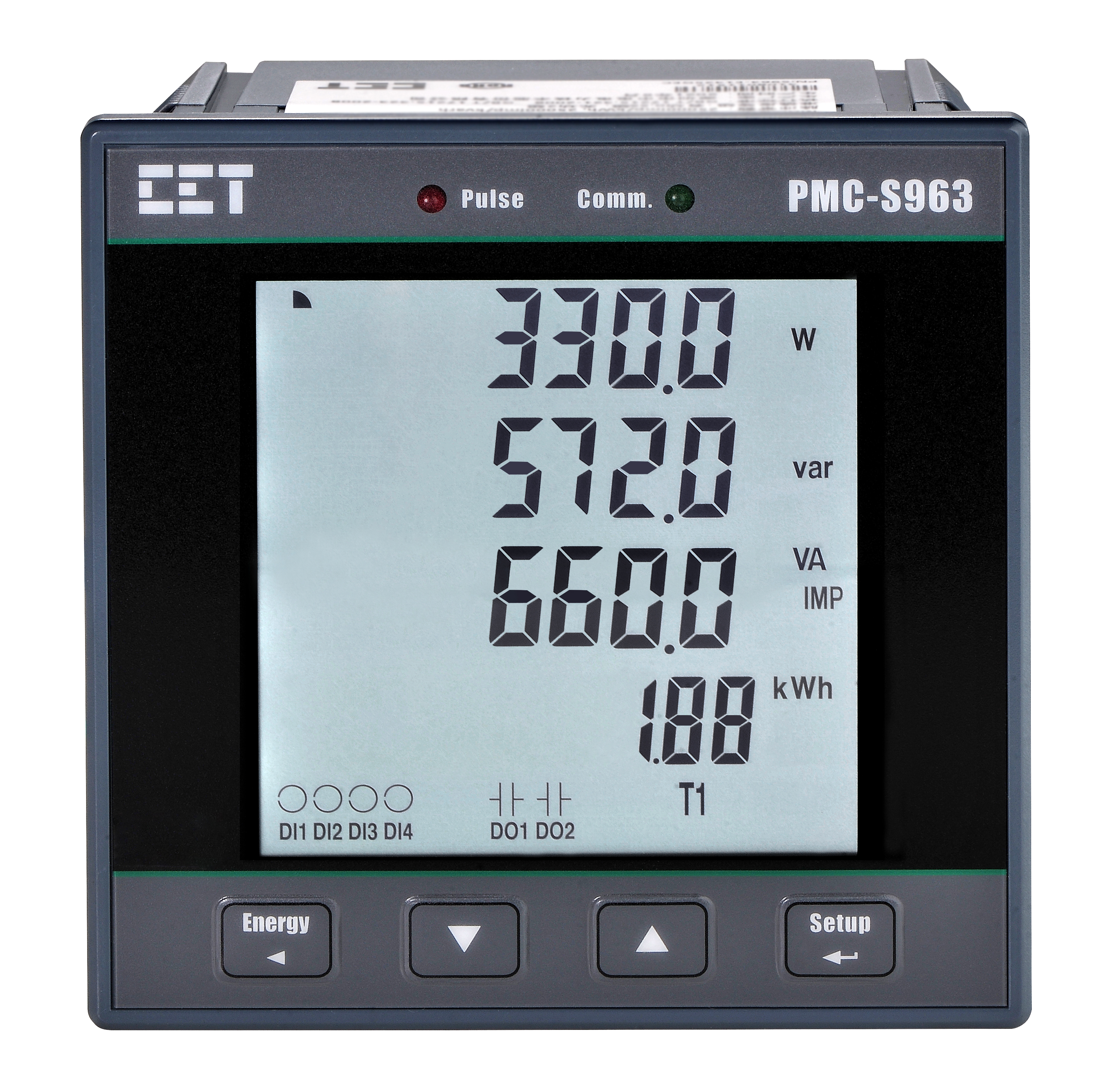

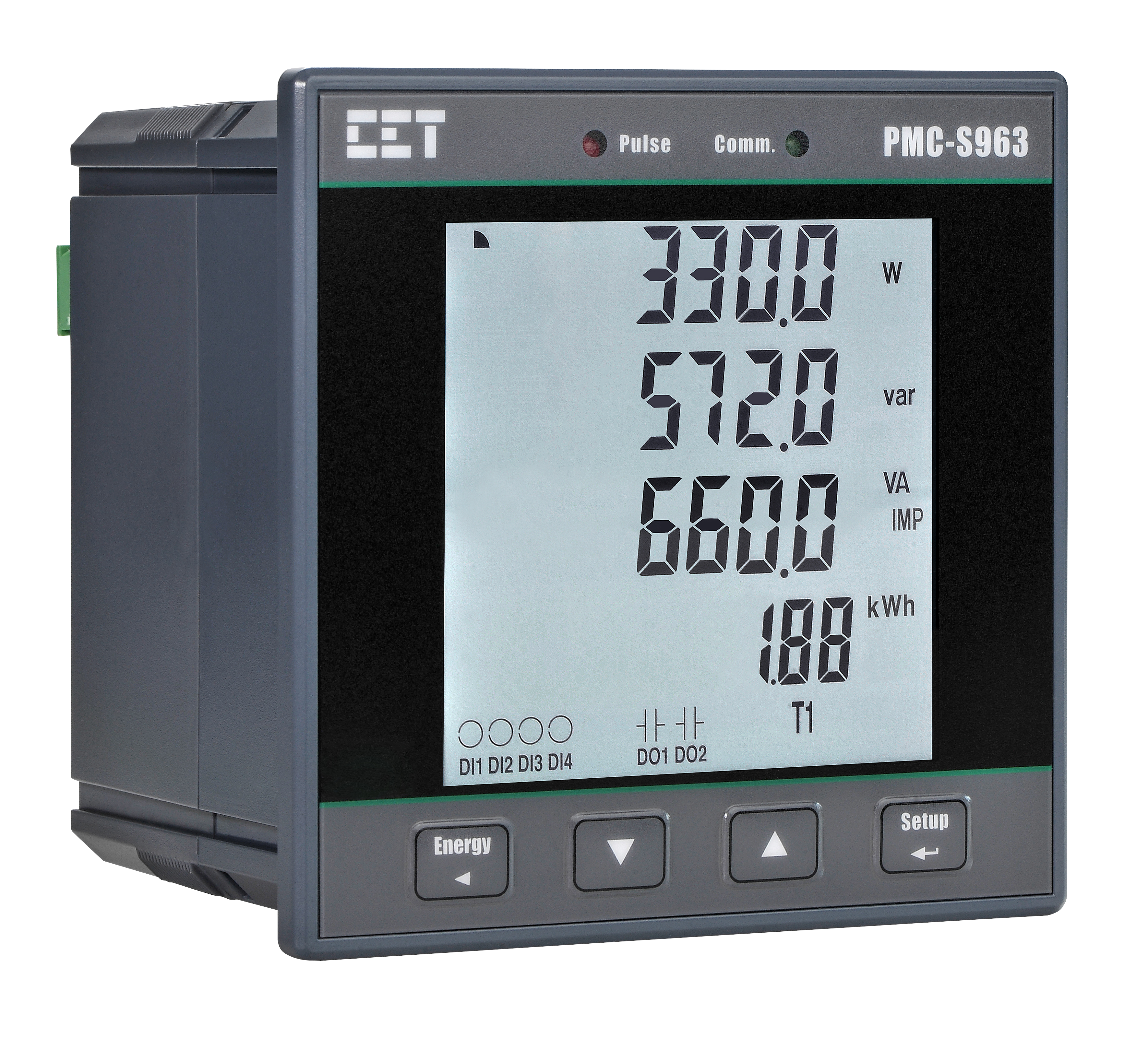

PMC-S963-C là đồng hồ kỹ thuật số cho phép giám sát các thông số điện, đo lường điện năng với chi phí hợp lý. Đồng hồ được thiết kế theo tiêu chuẩn DIN kích thước 96x96x92mm, phù hợp cho các ứng dụng công nghiệp, thương mại và tiện ích khác. Sản phẩm này có cấu trúc chất lượng, các phép đo đa chức năng và màn hình LCD lớn, giao diện dễ sử dụng. Tuân thủ tiêu chuẩn IEC 62053-22 Class 0.5S, đây là một giải pháp mới thay thế hiệu quả về chi phí cho các thiết bị đo lường tương tự có khả năng hiển thị các phép đo 3 pha cùng lúc. Nó được trang bị tiêu chuẩn với bốn đầu vào số để giám sát trạng thái thiết bị đóng cắt liên quan hoặc cảnh báo thiết bị ngoại vi. Ngoài ra, PMC-S963C có tùy chọn cung cấp 2xDO, 1xSS đầu ra xung và 1xAO cho các ứng dụng khác nhau. Cổng giao tiếp RS-485 tiêu chuẩn và hỗ trợ giao thức Modbus RTU cho phép PMC-S963-C có thể được tích hợp vào bất kỳ Hệ thống Quản lý Năng lượng nào.
Phù hợp sử dụng cho các công trình
- Công trình công nghiệp, Thương mại và trạm phân phối điện.
- Tòa nhà, xý nghiệp nhà máy tự động hóa, trạm bơm,...
- Hộ gia đình, hộ mua bán điện áp mái (solar rooftop),...
- Giám sát và quản lý năng lượng tập trung (EMS)
Đo lường, giám sát các thông số cơ bản
- Điện áp pha, điện áp dây: VLN, VLL và giá trị trung bình
- Dòng điện pha và dòng trung tính (Neutral Current)
- Công suất kW, kvar, kVA từng pha, tổng
- Hệ thố công suất PF từng pha/tổng
- Điện năng kWh, kvarh Import / Export / Net / Total và kVAh tổng
- Tấn số Hz
- Thời gian hoạt động của thiết bị (Running Hours)
- Đếm xung đầu vào số (DI Pulse Counters) - Tùy chọn
Đo lường, giám sát các thông số bậc cao
- Đo U, I THD, TOHD, TEHD và sóng hai đến bậc 31st
- Đo dòng TDD, TDD Odd, TDD Even, K-Factor và Crest Factor
- Đo U, I không cần bằng và góc pha
- Đo hệ số công suất Displacement PF
- Đo thành phần cơ bản U, I và kW từng pha
- Đo thành phần cơ bản tổng kW & Tổng kW sóng hài
- Đo U, I Symmetrical Components
- Đo bốn góc phần tư: kvarh Q1-Q4
- Đo các đại lượng Demands, Predicted Demands and Peak Demands for kW/kvar/kVA Total và dòng pha có gắn nhãn thời gian cho tháng hiện tại (or từ lần cuối Reset) tháng trước (hoặc trước khi Reset)
Các ưu điểm thân thiện với người dùng, dễ sử dụng
- Màn hình LCD lớn, độ nét cao, không bị lóa khi nhìn ở các góc khác nhau
- Giao diện sử dụng thân thiện với người dùng, dễ dàng truy cập, cài đặt cấu hình
- LED chỉ thị cho phép cảnh báo ngưởng năng lượng đã sử dụng, trạng thái kết nối truyền thông
- Có password bảo vệ
- Lắp đặt dễ dàng với kích thước tiêu chuẩn 96x96mm, khóa gài thiết bị trên cánh tủ
Cài đặt ngưỡng cảnh báo
- Cung cấp 9 giá trị cài đặt cảnh báo cho người dùng đối với các thông số trạng thái U, I, P, Q, THD,..etc.
- Cài đặt ngưỡng tác động với thời gian trễ lập trình (time delays and DO triggers)
Nhật ký sự kiện (SOE Log)
- Lưu 32 sự kiện với độ phân dải thời gian ±1ms
- Thay đồi giá trị cài đặt hệ thống, Thay đổi giá trị cài đặt giám sát DI/DO, Max/Min Log
Nhật ký các giá trị lớn nhất/nhỏ nhất (Min/Max Log)
- Các giá trị Max/Min Log được gắn nhãn thời gian của các thông số đo lường thời gian thực U, I, kW, kvar, kVA, PF, Hz, K-factor, THD ...
- Cấu hình cho tháng này/tháng trước hoặc trước/sau khi Reset
Giám sát, cảnh báo, chẩn đoán trạng thái hệ thông
- Cảnh báo vượt ngưỡng tần số, cảnh báo mất, không cân bằng pha dòng/áp,
- Cảnh báo sai cực tính CT
- Sai thứ tự pha U & I
Kết nối truyền thông
- Chuẩn kết nối RS485 port tốc độ truyền lớn nhất đến 38,400 bps
- Hỗ trợ giao thức kết nối Modbus RTU support
Giám sát thời gian thực (Real-time clock)
- Tích hợp Pin và đồng hồ với độ chính xác cao 25ppm (<2s trên ngày)
Tích hợp hệ thống
- Kết nối với hệ thống giám sát quản lý năng lượng PecStar® iEMS and iEEM của CET
- Dễ dàng tích hợp vào các hệ thống SCADA, BMS thông qua Modbus RTU

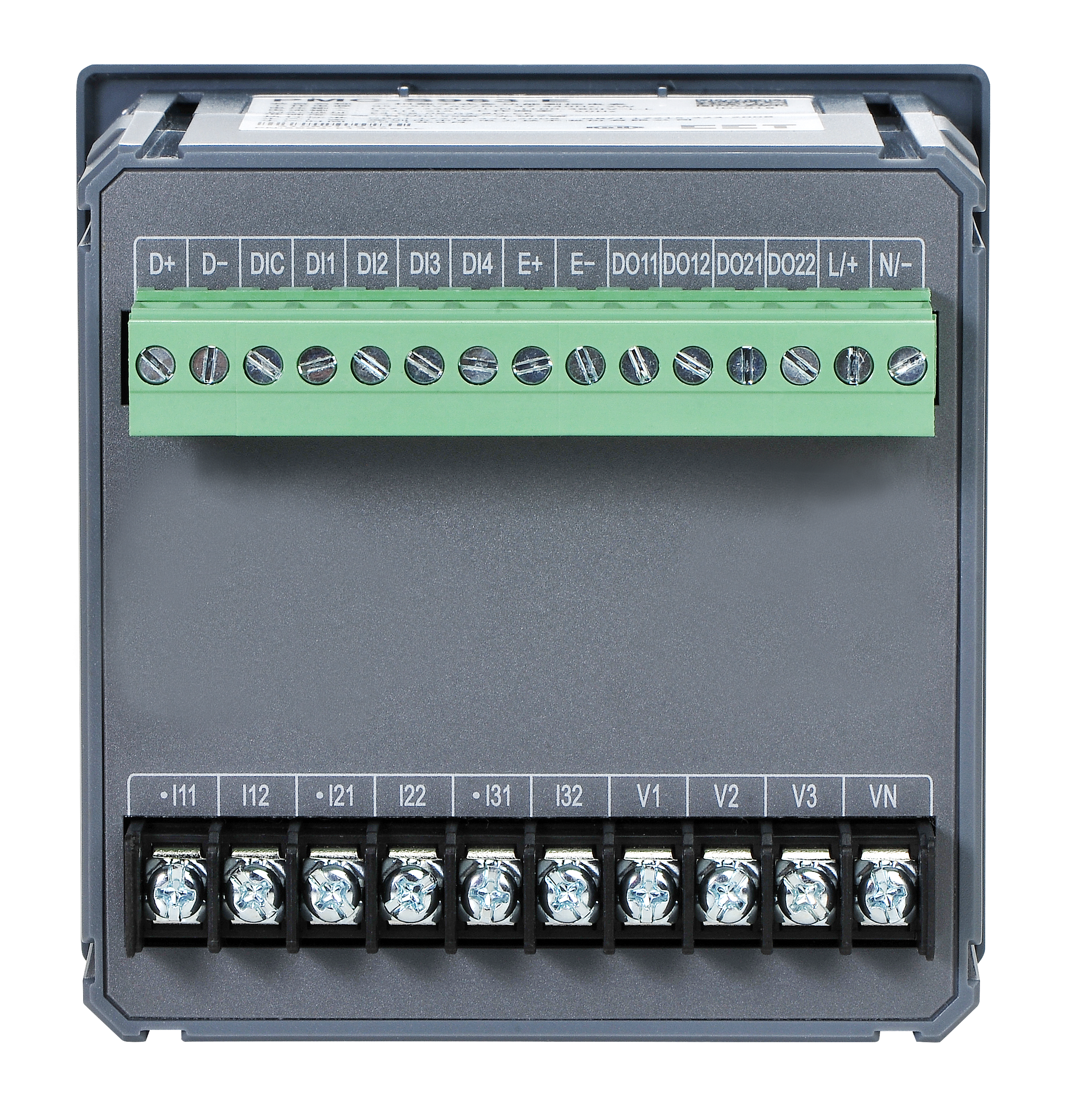

Đầu vào số - Digital Inputs
- 4 DI khô 24VDC
- Tốc độ lấy mẫu trạng thái 1000Hz
- Phù hợp cho nhiều ứng dụng cảnh báo ngưỡng đến hệ thống SCADA
Đầu ra số - Digital Outputs ()
- 2 tiếp điểm đầu ra (DO) Form A cho điều khiển
- 5A @ 250VAC or 30VDC

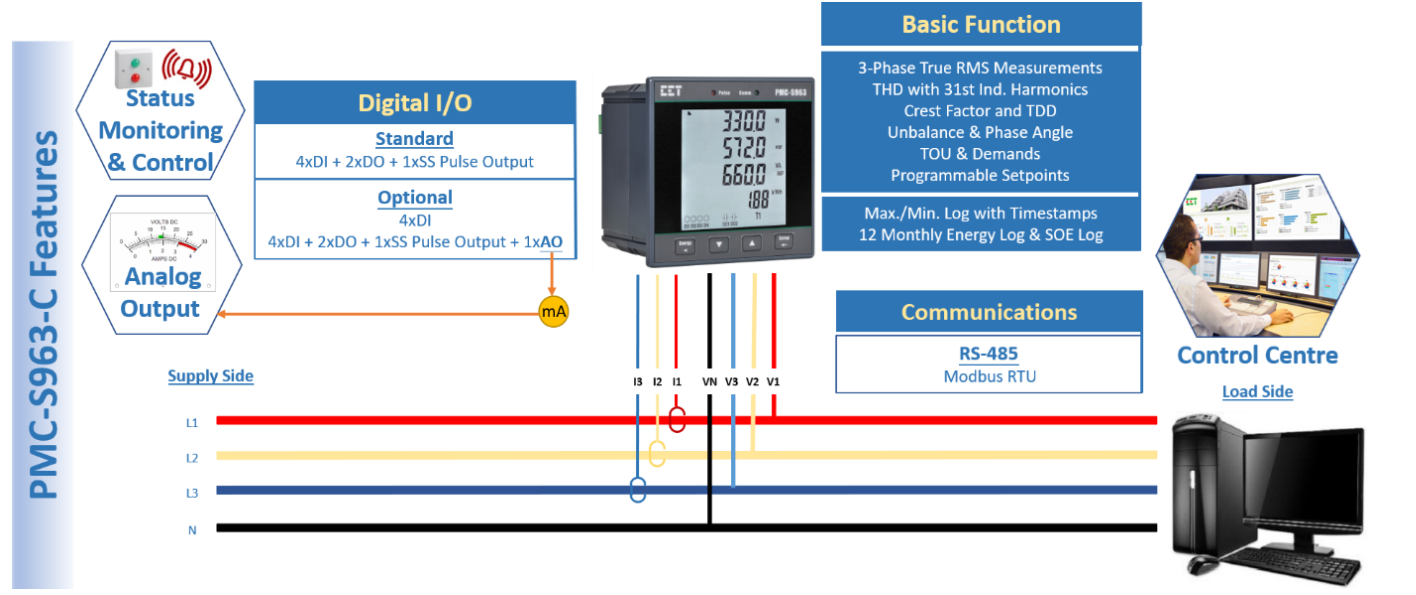

Ứng dụng PMC-S963C trong hệ thống giám sát năng lượng
PMC-S963-C có thể được sử dụng để giám sát hệ thống điện theo sơ đồ đấu dây Wye hoặc Delta. Giao tiếp Modbus cho phép dữ liệu thời gian thực, trạng thái đầu vào số (DI) và các thông tin khác được truyền qua mạng RS-485 đến hệ thống Quản lý Năng lượng Tích hợp như PecStar® iEMS.
